研削盤とは？

研削盤とは、砥石の粒子（砥粒）でワークの表面を削り取り、その面を平滑に仕上げる加工装置の総称。加工制御は通常手動で行うが、砥石の移動量や回転数設定に数値制御を用い、自動化したものをNC研削盤と呼ぶ。
平面研削盤や、円筒研削盤、円筒の内面を加工する内面研削盤、歯車の歯面を加工する歯車研削盤、非曲面レンズを磨く自由曲面研削盤などがある。

＜種類＞

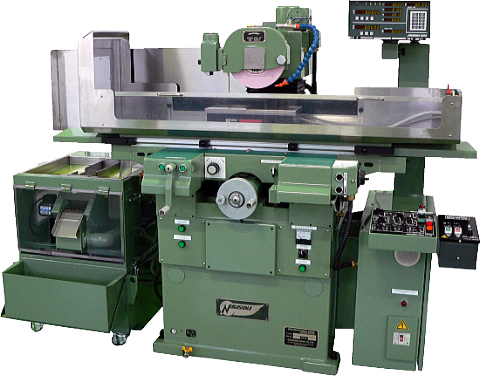

・平面研削盤
平面を加工するものである。ワークの運動方法により、回転する立て軸回転テーブル形、往復する横軸角テーブル形、通過する両頭形などさまざまな種類があり砥石形状との組み合わせは多岐にわたる。

・円筒研削盤
ワークをセンタで保持して回転させ円盤状の砥石の外面で円筒外面を加工するものである。また円筒ワークの平面部分も加工することができる。似た構造のものにカム研削盤、クランクピン研削盤がある。

・心なし研削盤
円筒外面をセンタなしで加工するものである。センタレス研削盤ともいわれる。研削砥石と送り砥石でワークをはさみ、それを下からブレードで支えて加工する。ワークは送り砥石に押し付けられその回転と逆方向につれて回る。複数のワークを連続して加工することができるので高能率である。

・内面研削盤
円筒内面（穴）を加工するものである。砥石はその穴より小さいものが用いられるため高速回転することが求められる。

・歯車研削盤
歯車の歯面を薄い砥石で加工するものである。

・自由曲面研削盤
非球面レンズやその金型などの自由曲面を加工するものである。この場合ワークと砥石は点接触に近くなる。

他にも、プロファイル研削盤、クリープフィード研削盤、成形研削盤、工具研削盤、ネジ研削盤などがある。

＜メーカー＞

• 岡本工作機械製作所
• 日立工機
• マキタ
• リョービ
• ミクロン精密
• トーヨーエイテック
• シギヤ精機製作所
