プレスとは？

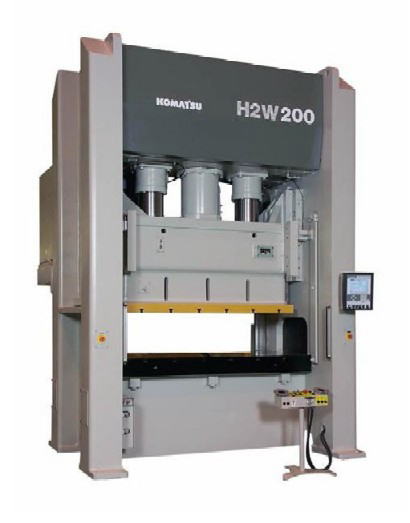

プレス機械は、金属などを金型で加工する際に用いられる機械である。
金属などの被加工材を金型の間に挟みこみ、強い力を伴った上下動により被加工材を金型表面に押し付けて、金型と同じ形状を作りだす。用いられる金型によって、被加工材を曲げたり、せん断（切断）、絞り、つぶすなどの加工をすることが可能である。いずれの加工にせよ、加工時に発生する力を機械の系の中で支えるのがプレス機械の特徴である（対して、加工時に発生する力を機械の系の外へ放出するものは「ハンマー」とよばれる）。 プレス機械は、一般にボルスタと呼ばれる面に下金型がセットされ、スライドと呼ばれる上下動を行う部分に上金型がセットされる。スライドの上下動により、上下の金型が離れているときは被加工材をセットでき、咬みあうことで曲げ・抜きや成形が行われる。 プレス機械は、金型を利用したその生産性の高さと相まって、主に鉄に代表される厚さの薄い金属加工で多く用いられる。自動車産業では欠かせない工作機械の一つであり、自動車会社や部品メーカーには、加圧能力が数万kN（キロ・ニュートン）の大型機械が多数設置されている。

＜種類＞
スライドの上下動は大きく分けて2種類の作動方法が存在する。モーターの回転運動をクランク機構などを用いて往復運動に変える「機械式」と、液体（主に油が用いられる）に圧力をかけてスライドを動作させる「液圧式」が存在する。液圧式は通常は「油圧式」とも呼ばれる。

機械式プレス
前述のとおり、モーターによる回転運動をクランク機構などで往復運動に変換して塑性加工に用いる力をとりだす。 モーターとクランク軸・コネクティングロッドは直結しているのではなく、回転運動をフライホイールに蓄え、上下運動させたい時のみクラッチを繋いで運動変換する。 クラッチには「ポジティブクラッチ」（爪式クラッチ）と「フリクションクラッチ」の2種類がある。現在製作されている機械式プレスには、急停止機構を備えるためにフリクションクラッチが用いられる。 せん断加工や小物の絞り加工の用途に向いているといった特徴がある。 機構や構造によって下記のような種類がある。
• クランクプレス
• クランクレスプレス
• ナックルプレス
• スクリュープレス
• 摩擦プレス
• シェービングプレス
• ウェッジプレス
• カム式プレス
• リンクプレス
• タレットパンチプレス
• ダイイングマシン
• ノッチングプレス
など。

液圧式プレス
液圧ポンプにて作動液を液圧回路内で循環させ、上下運動させたい時のみ電磁弁などで回路を切り替えて液圧シリンダーへ作動液を供給し、シリンダーに直結したスライドを動作させる。 上下運動・停止は液圧回路の切り替えで容易にできる。 取り出したいエネルギー量は液圧を調整して任意に調整できる。曲げ加工や大物の絞り加工の用途に向いているといった特徴がある。 機構や構造によって下記のような種類がある。
• プレスブレーキ
• 門型プレス
など。
